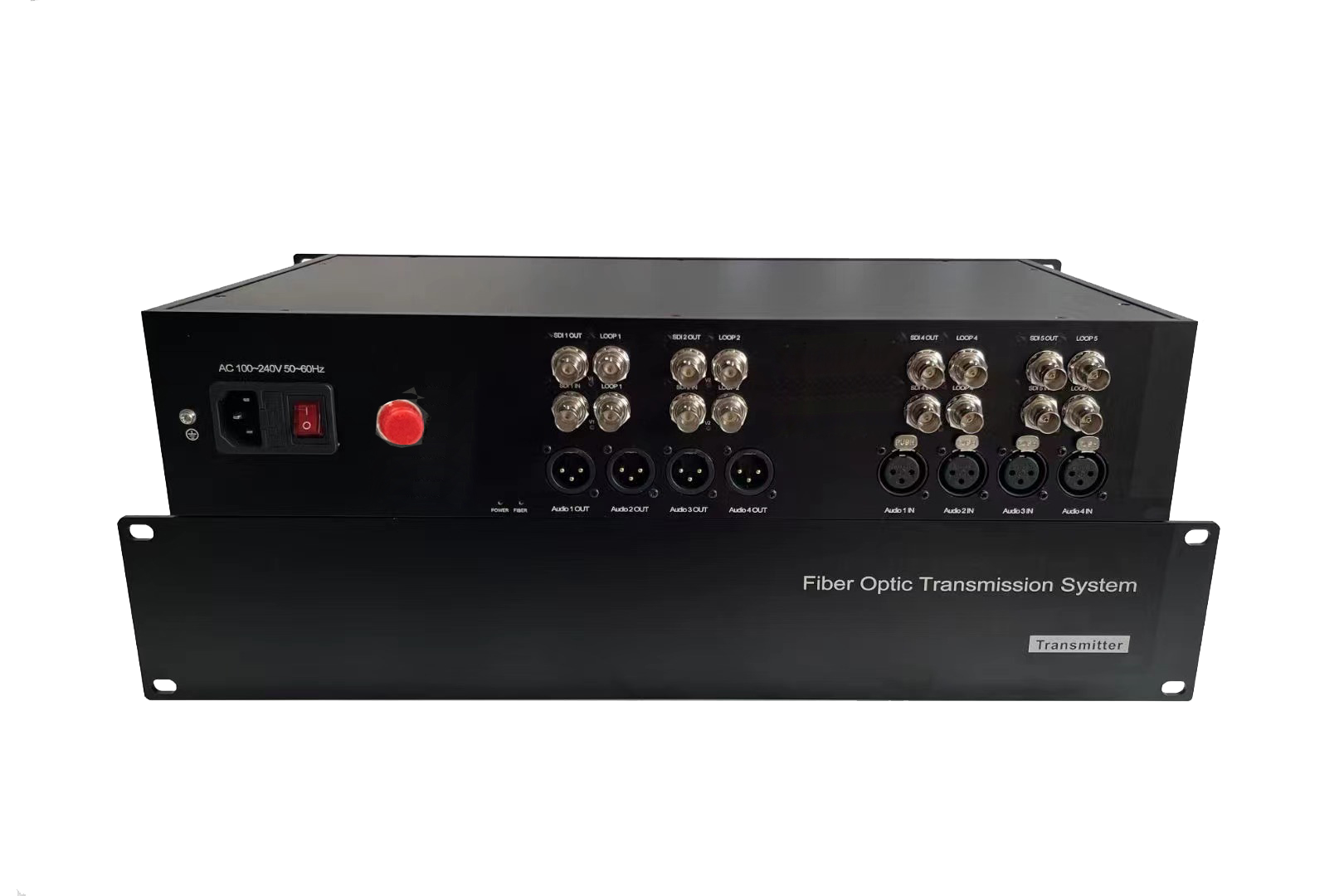

MDF-400是卓宇威尔新推出的一款SDI/HD-SDI/3G-SDI+XLR单芯单模光纤延长器，仅仅需要一根光纤即可将SDI/HD-SDI/3G-SDI+LR视频信号和音频信号延长至10公里。整个传输过程无任何压缩，无任何延时，信号传输后无任何损耗，再现信号源端画质。MDF-400由两部分组成发射端将SDI/HD-SDI/3G-SDI+XLR信号转换成为单根光纤信号。接收端，将光纤信号还原成为SDI/HD-SDI/3G-SDI+XLR信号，从而在显示设备上进行显示。产品采用单根光纤，在节约传输介质成本的同时，也简化了安装，无RFI/EMI辐射干扰或视频质量损耗，保障数据安全，而且可以做到真正的电气隔离，布线变得很简单。产品的光模块采用通用的SPF+封装。
l 4路双向3G-SDI视频信号和4路双向立体声模拟音频信号；
l 发射端支持4路环出，音频采用XLR接口；
l 发送端和接收端均有时钟恢复功能；
l 具备自动识别 3G/ID-SDI/SDI/ASI 输入；
l 支持即插即用，带电热插拔；
l 内置ESD静电保护电路；
l 具备LED指示灯运行情况监视；
参数规格
3G-SDI 信号支持分辨率
1080p60、1080p50、1080i60、1080i50、720P视频向下兼容 HD-SDI. SD-SDI. DVB-ASI.TS 流信号
速率
270M~2.97Gbps
数字音频输出采样频率
44.1.48、88.2.96KHz
信噪比
85dB(A 加权)
失真度(THD+N)
0. 01%@1KHz
串扰
-90dB
音频输入/输出阻抗
600欧
电源
AC100-240V 50/60Hz
