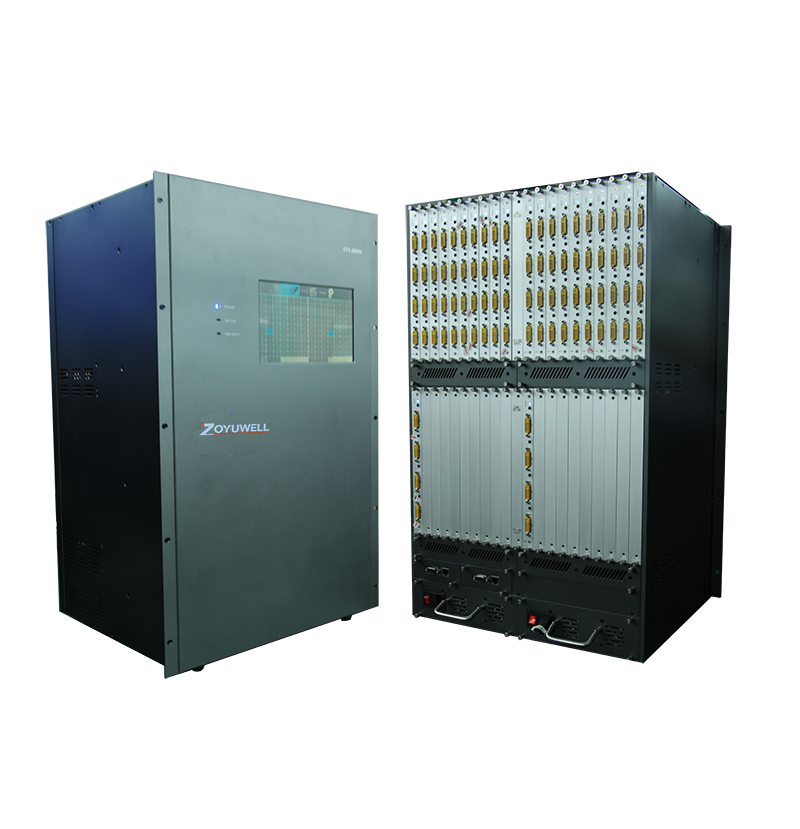

Mix Manager系列矩阵是ZoyuWell公司在多年的矩阵研发技术积累下新开发出的具有革命性创新的矩阵系列产品，Mix Manager/MDX-800对应80路输入80路输出。矩阵集成了音频（A），视频（V），控制（C）三大信号的输入输出以及路由切换。内置USB HID（人机接口设备）信号路由允许将USB HID兼容的键盘、鼠标和游戏控制器连接到每一个显示器位置。智能的EDID切换可以确保每个显示器达到良好的显示效果。Mix Manager矩阵支持常见的视频信号输入输出，如HDMI，DVI，VGA，YPBPR，CVBS，3G/HD/SD-SDI等，支持音频加嵌和解嵌功能，可以将音频信号加嵌到视频信号中，也可以将视频信号里面的音频信号解嵌出来。Mix Manager矩阵还支持控制信号（RS232/IR）的传输和中控功能。Mix Manager矩阵采用插卡式设计，可实现灵活的现场配置。支持友好的操作界面，可对矩阵进行简介明了的控制。采用可热插拔的冗余电源设计，支持7*24小时不间断运行。
◆ 支持多格式的视频信号输入和输出（HDMI/DP/DVI/VGA/YPBPR/CVBS/SDI）
◆ 支持输入输出信号的格式转换，分辨率转换，帧率转换，色彩空间转换
◆ 支持无缝切换，切换过程无黑屏，无蓝屏，无裂屏—净/静切换技术
◆ 支持网页预监功能，可以实现先看再切的功能
◆ 支持多业务模块扩展，可支持音频路由切换，音频DSP，USB切换，中控等业务模块
◆ 支持音频信号的加嵌和解嵌
◆ 支持单独的音频信号的路由切换
◆ 可对音频信号和视频信号进行分控和联控
◆ 内置USB HID路由切换，实现KVM功能
◆ 支持控制信号的中控功能，可实现对周边的设备的集中控制
◆ 插卡式设计，小路数矩阵一路一卡，大路数矩阵四路一卡
◆ 智能EDID切换技术，支持HDCP
◆ 支持网络传输技术，采用HDBaseT技术，传输距离可达70米和100米
◆ 支持光纤传输技术，传输距离可达10公里
◆ 双控制系统设计，双电源设计，可支持热插拔，可支持7*24小时不间断运行
◆ 支持设备报警，支持温度实时显示，可自动或者手动控制风扇转速
◆ 支持台标显示功能
产品型号
Mix Manager/
MDX-100
MDX-200
MDX-400
MDX-800
MDX-1600
输入输出
10*10
20*20
40*40
80*80
160*160
槽位
10入10出
20入20出
40入40出
单卡路数
单卡单路
单卡四路
视频信号输入以及分辨率
HDMI(DVI-I)：支持640 x 480 - 1920 x 1200（VESA），
480i-4K x 2K30hz（HDTV）
DP（DVI-I）：支持640 x 480-1920 x 1200（VESA），
DVI（DVI-I）：支持640 x 480 - 1920 x 1200（VESA）
VGA（VGA）：640 x 480 - 1920 x 1200（VESA）
YPBPR（VGA）：480i-1080p60（HDTV）
CVBS（VGA）：NTSC/PAL
SDI（BNC）：480i-1080p（SMPTE）
网线（RJ45）：70米或100米传输距离，配合MDX-70TR-HBT或MDX-100-HBT使用，采用HDBaseT技术
光纤（XFP）：可达10公里传输距离，配合MDX-10KTR-FOX使用
视频信号输出以及分辨率
480i-4K*2K30hz（HDTV）
DP（DVI-I）：支持640 x 480 - 1920 x 1200（VESA），
480i - 4K x 2K30hz（HDTV）
YPBPR（VGA）：480i - 1080p60（HDTV）
SDI（BNC）：480i - 1080p（SMPTE）
USB信号
USB HID兼容设备
不支持
音频信号
20HZ～20KHZ,±0.05dB
外围控制
支持RS232，IR信号外围控制
控制
前面板按键控制，RS232和LAN
10寸触摸屏，RS-232和LAN
电源
100～240V，50-60HZ,可热插拔双电源
功耗
50W（空载）
70W（空载）
130W（空载）
240W（空载）
450W（空载）
机箱类型
金属
机箱尺寸
5U
9U
16U
25U
重量
15Kg
35Kg
50Kg
60Kg
70Kg
工作温度
-25℃-55℃
存储温度
-10℃-50℃
