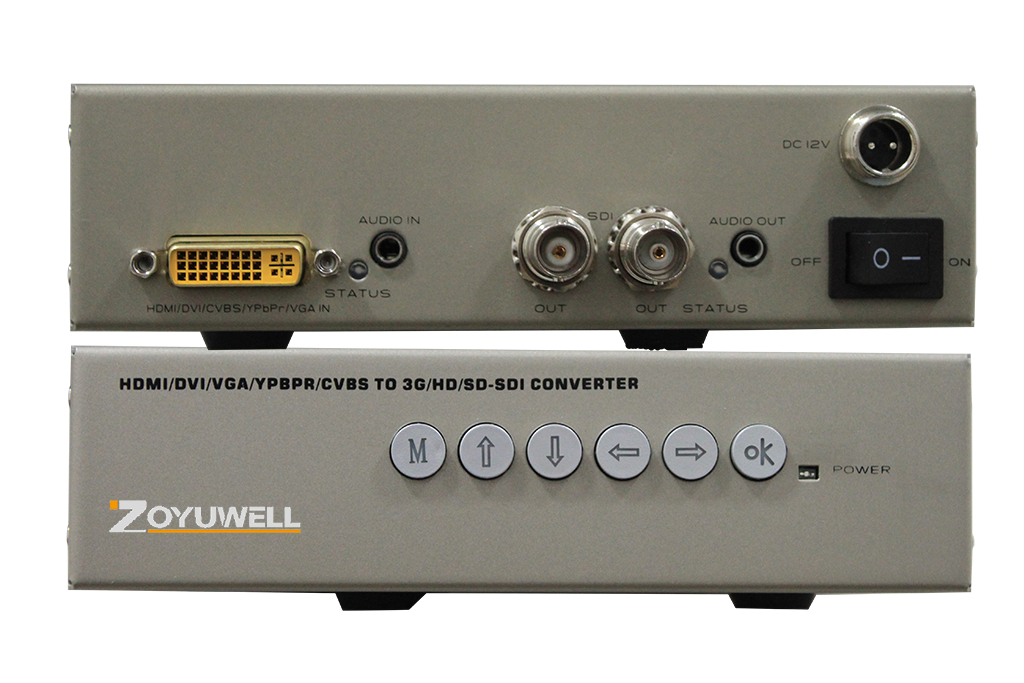

MAV-SDI

万能视频转3GSDI转换器是一款功能全面的转换器，可以将CVBS/YPBPR/VGA/DVI/HDMI等信号转换成为3GSDI信号，同时支持音频的加嵌功能，即将外部的左右音频声音加嵌到SDI信号中。MAV-SDI在转换过程中支持多种分辨率选择，可以选择SD-SDI，HD-SDI以及3G-SDI信号输出，支持常见的所有SMPTE标准下的分辨率。信号在转换过程中采用专业的图像处理技术，信号无任何衰减和损失，可以达到完美的信号的转换效果。MAV-SDI支持两路SDI信号的同时输出，起到信号分配作用。

产品特征

产品规格

系统图

下载资料

询盘

1. 支持CVBS+LR，YPBPR+LR，VGA+LR，DVI（HDMI）+LR信号输入（采用DVI-I接口）；

2. 通过前面面板按键进行输出分辨率的调节，支持两路SD/HD/3G-SDI信号输出；

3. 输出SDI信号采用预加重技术，可以支持远距离传输 (高清 : 100m, 标清 :300m 使用百通1694 线缆 )；

4. 输入信号自动识别；

5. 内设缓冲保护机制可以实现热插拔功能，即插即用；

6. 可以通过按键对图像进行多种细节方面的调节，如图像输出分辨率，图像对比度等；

7. 可以自己产生测试信号，方便后面的调试；

8. 自动补偿线缆损耗；

9. 输出分辨率可调，支持多种分辨率输出；

10. 支持图像翻转180度；

	参数	规格
电气	CVBS输入（采用DVI接口）	支持NTSC，PAL，电平1Vp-p，阻抗75Ω
	YPBPR输入（采用DVI接口）	支持480p，576p，720p，1080i，1080p，电平0.7Vp-p，阻抗75Ω
	VGA输入（采用DVI接口）	支持800600,，1024768，1280720，1280800， 12801024，1360768，1366768，1440900， 14001050，16001200，16801050，19201080， 1920*1200，电平0.7Vp-p，阻抗75Ω
	DVI输入（采用DVI接口）	支持800600,，1024768，1280720，1280800， 12801024，1360768，1366768，1440900， 14001050，16001200，16801050，19201080， 1920*1200
	HDMI输入（采用DVI接口）	支持800600,，1024768，1280720，1280800， 12801024，1360768，1366768，1440900，14001050， 16001200，16801050，19201080，1920*1200
	SDI输入（采用BNC接口）	支持270Mb/s, 1.485Gb/s, and 2.97Gb/s 速率支持信号格式 SD: 480i59.94 "NTSC", 576i50 "PAL" HD: 720p24, 25, 30, 50, 59.94, and 60 1080i50, 59.94, and 60 1080p24, 25, and 30 3G: 1080p50, 59.94 and 60.
电源	适配器	110-240V输入，5V输出
电源	功耗	小于7W
温度	工作温度	0到+50度
温度	储存温度	-10到+85度
湿度	储存湿度	10到95%RH
物理	尺寸	1529627mm
物理	重量	0.6kg
